ArduinoLab

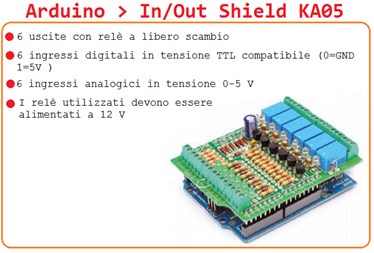

ArduinoLab permette di controllare gli ingressi e le uscite digitali di Arduino 1 Rev.3 attraverso la porta USB. Consente ad Arduino di comandare 6 utilizzatori mediante relé ed acquisire lo stato di 6 ingressi analogici e 6 digitali. Gli ingressi digitali e le uscite a relè dispongono di un LED che ne segnala lo stato. La scheda viene alimentata direttamente dal modulo Arduino, che fornisce i 5 volt ricavati dal proprio regolatore fra i contatti 5V e GND. I mini-relé della Shield funzionano a 12 volt, quindi affinché i relé funzionino correttamente bisogna alimentare il modulo Arduino con un alimentatore esterno in grado di fornire questa tensione. La scheda può essere utilizzata in tantissime applicazioni e in tantissimi modi.
