Captures d’écran:
Description

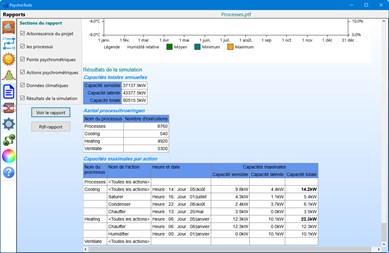

Avec cette application, vous définissez des processus psychrométriques pour différentes conditions d'air ambiant et les simulez à l'aide de données climatiques. Lors de la simulation, il calcule les capacités requises pour effectuer ces processus. Le rapport, à la fois à l'écran et sous forme de fichier pdf, montre des détails sur chaque point psychrométrique des processus, sur toutes les actions et processus et les données climatiques.

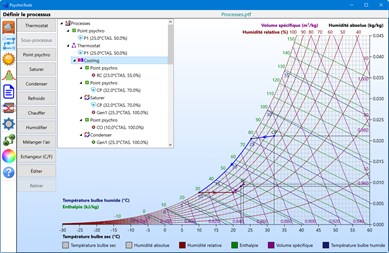

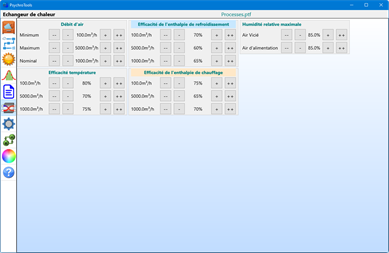

Pour définir un processus psychrométrique, vous utilisez des actions entre deux ou plusieurs points psychrométriques, selon le type d'action : - Saturer : air frais depuis un point psychrométrique donné jusqu'à un point de saturation à 100% d'humidité relative. En saisissant un facteur de chaleur sensible, l'application calcule le point de saturation résultant. - Condenser : refroidit l'air le long de la ligne de saturation et l'assèche par condensation. - Chauffer : chauffe l'air en utilisant une capacité donnée, jusqu'à une température donnée ou jusqu'à un point psychrométrique donné. Pour les deux premières options, l'application calcule le point cible. - Refroidir: refroidit l'air en utilisant soit une capacité et un facteur de chaleur sensible donnés, soit jusqu'à un point psychrométrique donné. - Humidifier : humidifie l'air par évaporation de vapeur ou d'eau, en utilisant une quantité d'humidification donnée ou jusqu'à un point psychrométrique donné. - Mélange d'air : mélange adiabatique d'air provenant de deux sources résultant en une climatisation mixte. - Échange de chaleur : chauffer ou refroidir l'air ambiant à l'aide de l'air ambiant évacué. Vous pouvez choisir entre un échangeur de chaleur total et un échangeur sensible.
Il existe également deux actions spécifiques : - Points psychrométriques fixes ou dynamiques. Un point calculé est dynamique, mais aussi un point d'air ambiant, car sa valeur change au cours d'une simulation. - Thermostat : action conditionnelle décidant d'utiliser un procédé de refroidissement, de chauffage ou de ventilation. Il utilise des limites de température et d'humidité pour modifier le processus en cours d'utilisation.

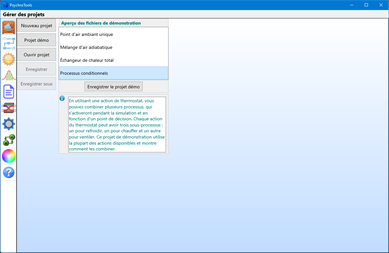

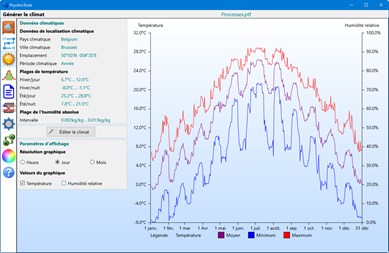

Vous pouvez maintenant combiner ces actions en processus, qui à leur tour définissent un projet. Ensuite, vous définissez un climat. L'application contient des paramètres climatiques pour toutes les capitales du monde, mais vous pouvez les adapter pour n'importe quel endroit. Les données climatiques définissent les conditions de l'air ambiant pour chaque heure de 365 jours, ce qui donne un total de 8760 conditions climatiques.

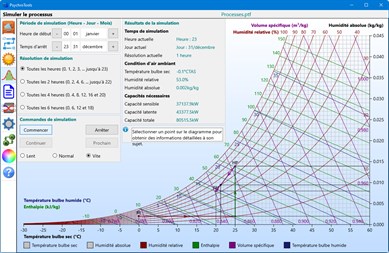

Au cours d'une simulation, ces conditions sont appliquées aux processus et visualisées sur un diagramme psychrométrique. En même temps, l'application calcule les capacités nécessaires pour chauffer, refroidir ou humidifier, afin que vous ayez un aperçu des capacités annuelles nécessaires pour exécuter ces processus. Une fonction de rapport élaborée affiche les données de processus, les données climatiques et les résultats de simulation à la fois à l'écran et au format pdf.
