Living Psychrometrics

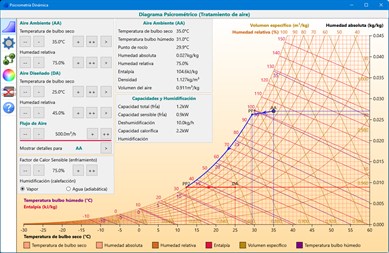

Esta app ofrece cuatro cálculos diferentes y muestra los resultados en un panel y en un diagrama: 1. Tratamiento de aire Calcula cómo convertir un aire ambiente dado en un aire diseñado requerido. Los pasos implicados son enfriar con un factor de calor sensible, deshumidificación, calefacción y humidificación (adiabático y vapor). Algunos de estos pasos pueden no ser necesarios.

2. Capacidades Calcula la capacidad necesaria para calentar o enfriar una cantidad de aire (por ejemplo, el aire en la habitación)

3. Intercambiador de calor Calcula cómo el aire caliente de la habitación calienta el aire exterior frio antes de suministrarlo como aire fresco a la habitación. Mientras que el intercambiador de calor calienta el aire ambiente, se enfría el aire de la habitación. Esto puede resultar en agua condensada. Para evitar esto, se dimensiona un calentador eléctrico cuando el aire ambiente sería demasiado frío.

4. Formación de hielo en el carburador Dada una temperatura y una temperatura de punto de rocío, calcula la probabilidad de la formación de hielo en un carburador de avión. Muestra gráficamente las zonas de peligro en un diagrama.

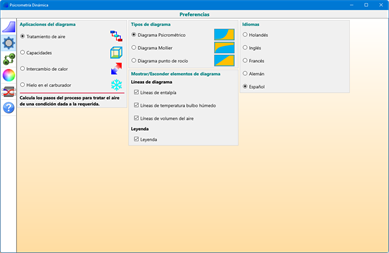

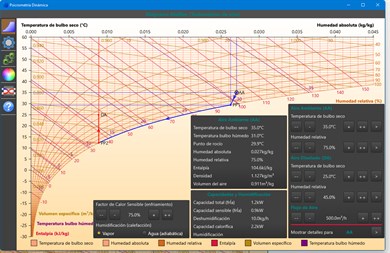

Estos cuatro cálculos muestran sus resultados en un panel y también gráficamente en un diagrama. Se puede elegir entre tres esquemas diferentes: 1. Psicrométrico Este es el esquema clásico de representación de los diferentes tipos de propiedades del aire en un solo diagrama. Encontrará descripciones detalladas en libros estándar sobre el tratamiento del aire, como ASHRAE. Este diagrama muestra las líneas de temperatura, de la humedad absoluta, de la humedad relativa, de la entalpía y del volumen específico.

2. Mollier Este es probablemente el más antiguo diagrama para representar las propiedades del aire y lleva su nombre de su inventor Richard Mollier (1863-1935). Para obtener un diagrama Psicrométrico a partir de un diagrama de Mollier, reflejado a lo largo del eje vertical y girarlo 90°. El diagrama de Mollier es muy usado en Europa del Este.

3. Punto de rocío Este diagrama es especialmente útil para los meteorólogos y los pilotos, porque facilita la lectura de datos meteorológicos importantes, como la temperatura, el punto de rocío y la humedad relativa.
