Psychro Tools

Mit dieser App definieren Sie psychrometrische Prozesse für unterschiedliche Umgebungsluftbedingungen und simulieren diese anhand von Klimadaten. Während der Simulation berechnet es die Kapazitäten, die zur Durchführung dieser Prozesse erforderlich sind. Die Berichterstattung, sowohl auf dem Bildschirm als auch in einer PDF-Datei, zeigt Details zu jedem psychrometrischen Punkt in den Prozessen, zu allen Aktionen und Prozessen und Klimadaten.

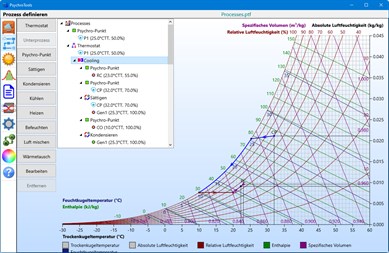

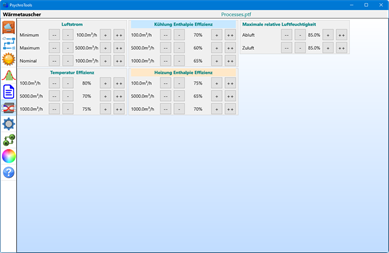

Um einen psychrometrischen Prozess zu definieren, verwenden Sie Aktionen zwischen zwei oder mehr psychrometrischen Punkten, je nach Art der Aktion: - Sättigen: kühle Luft von einem bestimmten psychrometrischen Punkt bis zu einem Sättigungspunkt bei 100 % relativer Luftfeuchtigkeit. Durch Eingabe eines fühlbaren Wärmefaktors berechnet die App den resultierenden Sättigungspunkt. - Kondensieren: kühlt die Luft entlang der Sättigungslinie und trocknet sie durch Kondensation. - Heizen: erwärmt Luft mit einer bestimmten Kapazität bis zu einer bestimmten Temperatur oder einem bestimmten psychrometrischen Punkt. Bei den ersten beiden Optionen berechnet die App den Zielpunkt. - Kühlen: kühlt Luft entweder mit einer bestimmten Kapazität und einem bestimmten Wärmefaktor oder bis zu einem bestimmten psychrometrischen Punkt. - Befeuchten: Befeuchtet Luft durch Dampf- oder Wasserverdunstung mit einer bestimmten Befeuchtungsmenge oder bis zu einem bestimmten psychrometrischen Punkt. - Mischluft: adiabatisches Mischen von Luft aus zwei Quellen, was zu einem gemischten Luftzustand führt. - Wärmeaustausch: Umgebungsluft mit der abgeführten Raumluft erwärmen oder kühlen. Sie haben die Wahl zwischen einem Totalwärmetauscher und einem fühlbaren.

Es gibt auch zwei spezifische Aktionen: - Feste oder dynamische psychrometrische Punkte. Ein berechneter Punkt ist dynamisch, aber auch ein Umgebungsluftpunkt, da sich sein Wert während einer Simulation ändert. - Thermostat: eine bedingte Aktion, die entscheidet, ob ein Kühl-, Heiz- oder Lüftungsprozess verwendet wird. Es verwendet Temperatur- und Feuchtigkeitsgrenzen, um den verwendeten Prozess zu ändern.

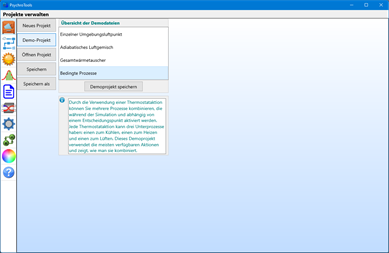

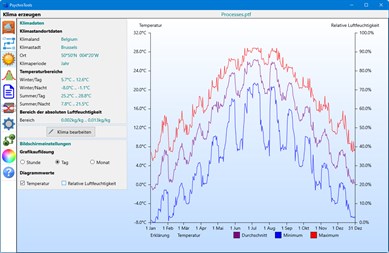

Diese Aktionen können Sie nun zu Prozessen zusammenfassen, die wiederum ein Projekt definieren. Dann definieren Sie ein Klima. Die App enthält Klimaparameter für alle Hauptstädte der Welt, aber Sie können sie für jeden Standort anpassen. Klimadaten definieren die Umgebungsluftbedingungen für jede Stunde von 365 Tagen, was insgesamt 8760 Klimabedingungen ergibt.

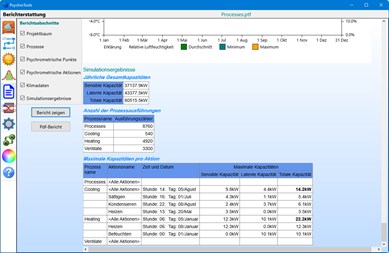

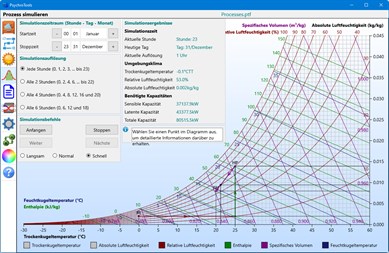

Während eines Simulationslaufs werden diese Bedingungen auf die Prozesse angewendet und in einem psychrometrischen Diagramm visualisiert. Gleichzeitig berechnet die App die erforderlichen Kapazitäten zum Heizen, Kühlen oder Befeuchten, sodass Sie einen Überblick über die jährlichen Kapazitäten erhalten, die für diese Prozesse erforderlich sind. Eine ausgefeilte Berichtsfunktion zeigt die Prozessdaten, die Klimadaten und die Simulationsergebnisse sowohl auf dem Bildschirm als auch als PDF an.
