Living Psychrometrics

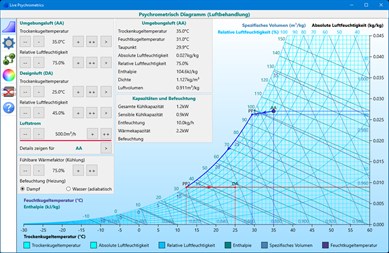

Diese App bietet vier verschiedene Berechnungen und zeigt die Ergebnisse sowohl in einem Fenster als in einem Diagramm: 1. Luftbehandlung Berechnet, wie eine gegebene Umgebungsluft in eine erforderliche Entwurfsluft umgewandelt wird. Die erforderlichen Schritte sind Kühlen mit einem gegebenen fühlbaren Wärmefaktor, Entfeuchten, Heizen und Befeuchten (adiabatisch und Dampf). Abhängig von den gegebenen und erforderlichen Luftbedingungen sind einige dieser Schritte möglicherweise nicht erforderlich.

2. Kapazitäten Berechnet die erforderliche Kapazität um eine bestimmte Menge an Luft (zB Luft Ihr Zimmer) zu heizen oder zu kühlen.

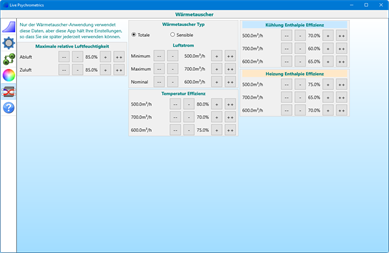

3. Wärmetauscher Berechnet wie ein Wärmetauscher warme Raumluft verwendet um die kühle Umgebungsluft zu heizen, bevor es als Frischluft dem Raum zugeführt wird. Kühlen kann aber zu Kondensat führen. Um dies zu verhindern, wird ein elektrisches Heizgerät dimensioniert wenn die Umgebungsluft zu kalt sein würde.

4. Vergaservereisung Berechnet die Wahrscheinlichkeit einer Vereisung im Flugzeugvergaser, gegeben eine Temperatur und Taupunkttemperatur. Zeigt die Gefahrenzonen auf einem Diagramm.

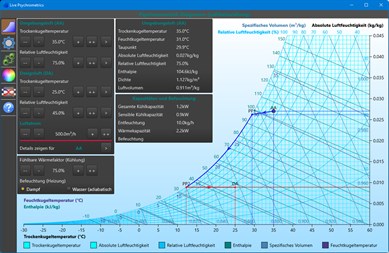

Diese vier Berechnungen zeigen die Ergebnisse in einem Fenster, aber auch in einem Diagramm. Sie können wählen zwischen drei verschiedenen Diagrammen: 1. Psychrometrisch Dies ist das klassische Diagramm, das verschiedene Arten von Luft Eigenschaften in einem einzigen Diagramm darstellt. Sie finden u.a. detaillierte Beschreibungen in Standard Bücher über Luftbehandlung, wie ASHRAE. Dieses Diagram zeigt die Linien konstanter Temperatur, absolute Feuchtigkeit, relative Luftfeuchtigkeit, Enthalpie und des spezifischen Volumens.

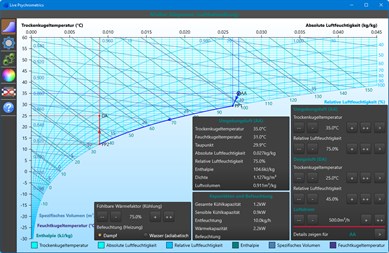

2. Mollier Dies ist wahrscheinlich das älteste Diagramm um Lufteigenschaften darzustellen und ist nach seinem Erfinder, Richard Mollier (1863-1935) benannt. Um ein psychrometrisches Diagramm von einem Mollier-Diagramm zu bekommen, das vertikale Axe reflektieren und das Diagramm dann um 90° drehen. Das Mollier-Diagramm ist sehr viel im Einsatz in Osteuropa und Deutschland und zeigt die gleiche Linien wie das Mollier-Diagramm.

3. Taupunkt Dieses Diagramm ist für Meteorologen und Piloten gedacht. Es ist einfach um wichtige Wetter Daten, wie Temperatur, Taupunkt und relative Feuchte abzulesen. Allerdings zeigt dieses Diagramm dieselbe Linien wie die beiden anderen. Interessanterweise werden die geraden Linien in den anderen beiden Diagramme werden gekrümmte Linien in diesem und umgekehrt.
