ATB Audio Analyzer

Das Zeitrichtige 1-bis viel Kanal Analyzer Programm für die Audio-Mess-Technik, mit speziellen Messungen für die zeit Richtige Frequenzweichen, Lautsprecherentwicklung, DSP Anwendung und akustisches Raumtuning.

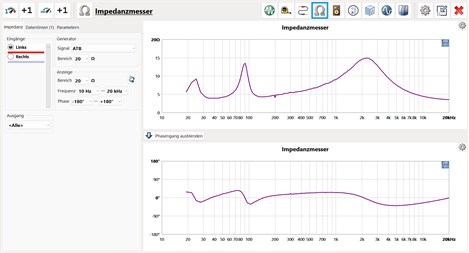

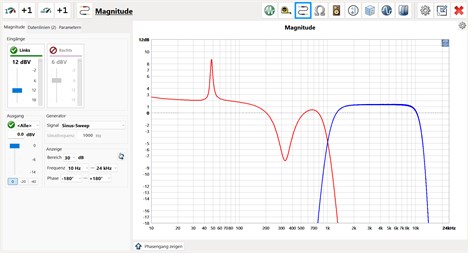

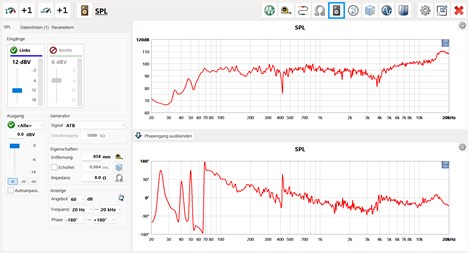

Das "ATB Audio Analyzer" besitzt die hochpräzisen wiederholgenauen Messungen RTA, SPL, Impedanz, elektrischer Frequenzgang, Phasenmessung und Klirrfaktor.

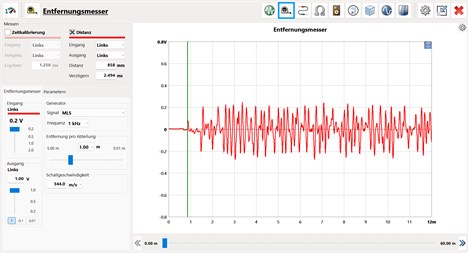

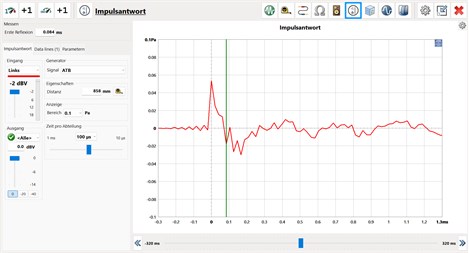

Das Programm zeichnet sich durch die Darstellung von Präzisen zeitlichen Vorgängen aus. Entfernungen und Verzögerungen können automatisch kalibriert sehr genau gemessen werden. Diese genauigkeit ist erforderlich um Frequenzweichen und Lautsprecher zeitrichtig zu entwickeln oder die Delays im DSP perfekt einzustellen.

Nur so gelingt eine optimale Anpassung der einzelnen Frequenzbänder oder des Subwoofers.

Bei der Programmierung der DSP Frequenzweiche zeigt die "ATB Audio Analyzer" Phasenmessung verlässlich die Filtercharakteristik und die richtige Polung der Lautsprecher.

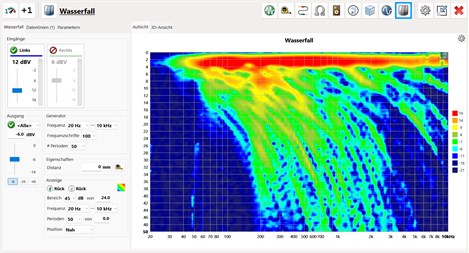

Mit der gleichzeitigen Messung von Lautstärke und Klirrfaktor wird der DSP ausgesteuert und so digitales und analoges Klipping vermieden, die Grundlage für den verzerrungsfreien Klang. Bei der Raumkorrektur mit dem DSP zeigt das Wasserfalldiagramm die richtige Einstellung und optimierung. Durch die Cosinus-Burst Messung werden Resonanzen, Moden, und Reflexionen unterscheidbar gezeigt. Dies ist wichtig, um akustische Tuning Maßnahmen durch Unterscheidung von Resonanz und Reflexion richtig designen, entscheiden zu können.

Das "ATB Audio Analyzer" Programm läuft unter Windows XP, 7, 8, 10 und 11.

Das Programm besitzt eine moderne Oberfläche, die einfach zu bedienen ist und auch für mobile Touch Screens eine flexible Nutzung und einfache praktische Handhabung ermöglicht.

Die besonders Zeit richtigen und präzisen Eigenschaften des "ATB Audio Analyzer" Programm sind:

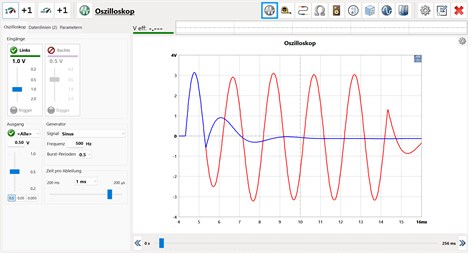

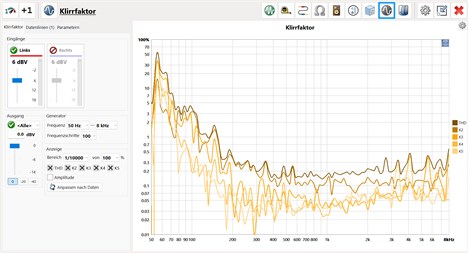

• Automatische Zeitrichtige Kalibrierung über den Computer, dessen Hardware und Betriebssystem sowie die Soundkarte. • Durch die automatische Korrektur mit der zeitlichen Korrelation und den Messsignalen ATB periodisches Rauschen und Longchirp Sinus werden Frequenz- und vor allem Phasengänge präzise und Wiederholgenau für den Entwickler verlässlich gemessen. • Die akustischen, elektrischen und Impedanzmessungen besitzen spezialisierte vereinfachende Menüs. • Hochauflösender Frequenzanalysator sowie Echtzeit Analysator mit Terz Darstellung (RTA = Real Time Analyser) • Klirrfaktormessung mit Anzeige von THD oder den Oberwellen 2., 3., 4., 5. Ordnung. • Speicher Oszilloskop mit aufwendiger Trigger Funktion sowie Synchronisation mit dem Signal Generator • Generator für Sinus, Rechteck und Cosinus-Burst als Dauersignal oder als Burst mit wählbarer Periodenlänge so wie Impuls für die Dynamic Measurement Analyse • Ausgabe über alle Kanäle, abhängig von der Soundkarte konfigurierbar. • Wasserfall Diagram mit Cosinus-Burst Messsignal zur Darstellung von Einschwingverhalten sowie Resonanzen und Reflexionen unterscheidbar. • Wasserfall mit Wavelet Analyse

Das "ATB Audio Analyzer" Messprogramm ist der Nachfolger vom "ATB PC Pro", das sich tausendfach bewährt hat. Durch das ATB periodisches Rauschen Messsignal und besonderen Zeitfenstern werden die genauesten Lautsprecher Messungen erreicht. Nur mit der Zeitrichtigen Entwicklung die das "ATB Audio Analyzer" ermöglicht werden perfekt klingende Ergebnisse erzielt.
